ЗОК ЗАСЛОН уровень 3 — ТП, КТП блочная, РП

----ЗОК ЗАСЛОН уровень 3 — ТП, КТП блочная, РП

Артикул: ЗС-ЗОК-ТП-У3

МСБ

Защитная ограждающая конструкция усиленный уровня по СП 542.1325800.2024 для защиты объекта «ТП, КТП блочная, РП» (6×3×3 м) от БПЛА. Перекрывает малый · лёгкий. Цена под ключ — 5,4 млн ₽ за объект, в том числе проектирование 405 000 ₽ и СМР 4 995 000 ₽.

Подробнее

5 400 000 руб./шт

* Минимальный заказ от 10 000 руб.

Под заказ

Нашли дешевле?

Как заказать?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Гарантия на все

Монтаж оборудования

Работаем по всей России

Любая форма оплаты

Сертификаты качества

Быстрая доставка

Перейти в услугу

Описание

ЗОК ЗАСЛОН уровня 3 — типовая защитная ограждающая конструкция для защиты трансформаторной подстанции и РП от беспилотных летательных аппаратов. Проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов», с учётом Рекомендаций МЧС России (2024), Рекомендаций Минобороны России и Минэнерго России (2026) и Альбома типовых решений пассивной защиты Минэнерго России.

Конструкция принимает удар аппарата и гасит его кинетическую энергию работой торможения на рабочем ходе, обеспечивая бесконтактный подрыв заряда на безопасном удалении от объекта. Работает всегда — без операторов, электропитания и каналов связи, против любых типов наведения, включая оптоволоконные FPV, которые не подавляются средствами РЭБ.

Расчётная угроза уровня 3: лёгкие БПЛА 30–100 кг и барражирующие боеприпасы типа «Ланцет». Перекрываемые типы БПЛА по СП 542 табл. 6.2 — малый · лёгкий. Расчётная энергия удара — 10–50 кДж.

Особенности объекта. Малогабаритный, но узловой объект: потеря блочной ТП обесточивает целый узел. Конструкция диэлектрическая, зазоры до токоведущих частей по ПУЭ. Из-за малой площади доля постоянных затрат — проекта, изысканий, мобилизации бригады — предельно высока, поэтому выгодно защищать несколько ТП одним выездом и одним проектом.

Цена

Цена указана за объект габаритами 6×3×3 м (18 м² в плане): такие объекты дешевле считать целиком — проект, изыскания, мобилизация бригады и минимальный заказ на монтаж не зависят от площади и на малом объекте раскладываются на небольшое число метров.

Параметр	Значение
Проектирование (ПИР) — обследование и обмеры, аудит уязвимости, проект по СП 542 с разделом КР, поверочные расчёты, ППР	405 000 ₽
СМР под ключ — оборудование ЗАСЛОН, монтаж, фундаменты, молниезащита, доставка и мобилизация, сдача	4 995 000 ₽
Итого под ключ	5 400 000 ₽ за объект
Справочно: в пересчёте на 1 м² площади в плане	300 000 ₽/м²

Доля проектирования — 7,5% стоимости. Цены с НДС 22%.

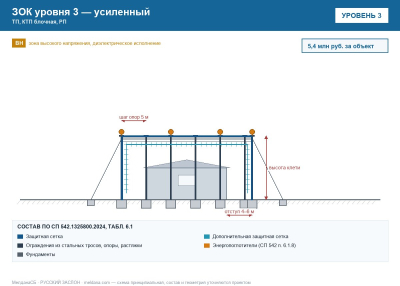

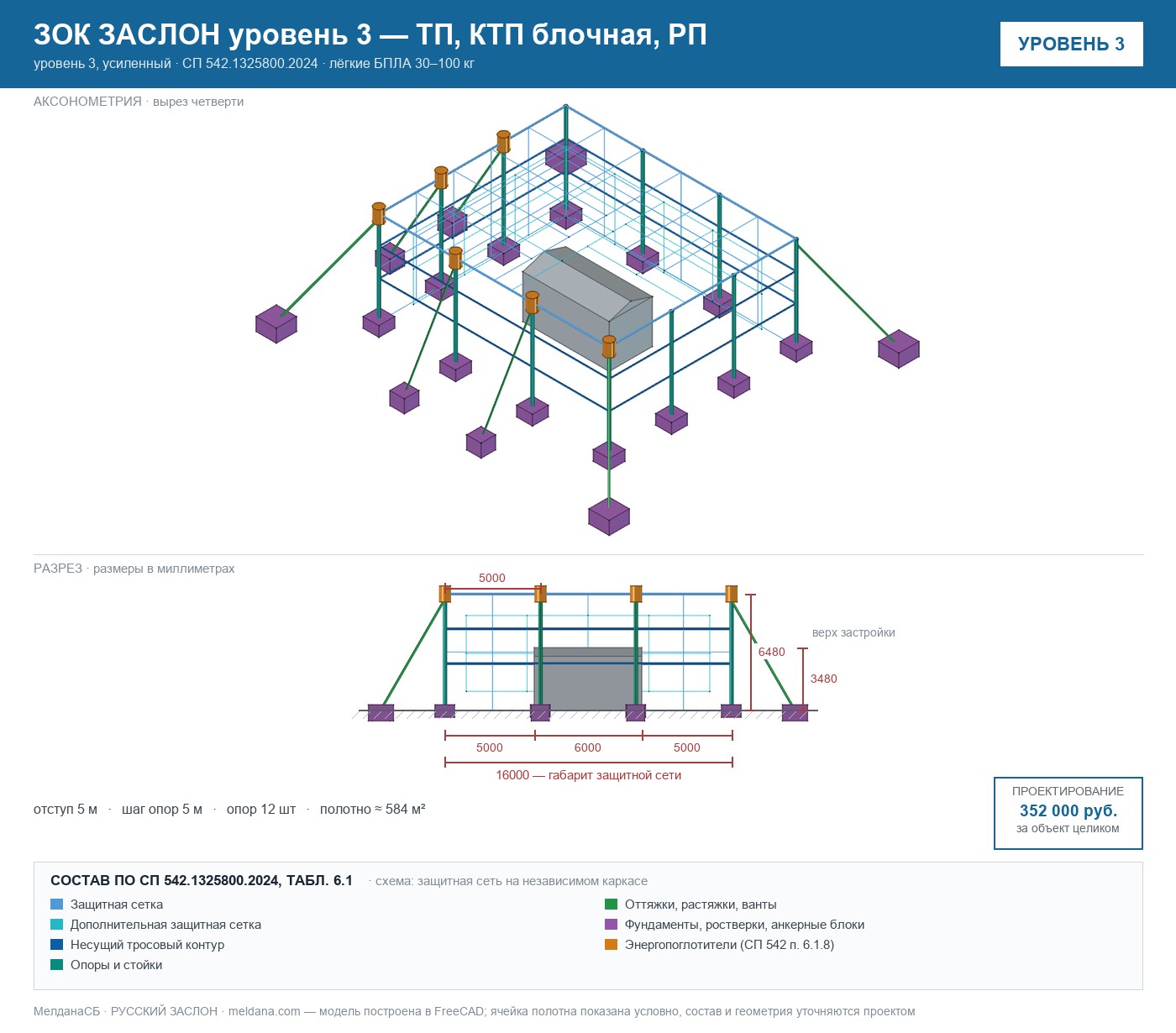

Состав конструкции

Состав принят по СП 542.1325800.2024, табл. 6.1 для 3-го уровня защиты:

защитные сетки
дополнительные защитные сетки
ограждения из стальных тросов
опоры и пространственные опорные конструкции
растяжки

Характеристики

Параметр	Значение
Уровень защиты по СП 542	3 — усиленный (класс решения A+ / B−)
Перекрываемые типы БПЛА (табл. 6.2)	малый · лёгкий
Расчётная энергия удара	10–50 кДж
Габариты объекта	6×3×3 м (18 м² в плане)
Работы в зоне высокого напряжения	диэлектрическое исполнение ЗАСЛОН-Д: стеклопластиковый каркас, сетки СВМПЭ и арамид, полимерный такелаж; зазоры по ПУЭ
Несущая конструкция	независимая либо зависимая опорная конструкция (при поверочном расчёте по ГОСТ 31937)
Защитное полотно	стальная сеть двойного кручения 80×100×2,7 (до 19,96 кДж) либо высокопрочная 60×60×4,6 (до 47,9 кДж) + дополнительная сетка
Ограждения из стальных тросов	⌀6–8 (базовый по МЧС-2024 — ⌀10)
Шаг опор	5 м
Отступ конструкции от объекта	4–6 м (не менее прогиба сетки + 0,5 м и не менее радиуса по ВУВ, СП 542 п. 10.5)
Рабочий ход (прогиб + ход демпфера)	2–3 м
Максимальный прогиб полотна	до 2,24 м для лёгкого БПЛА (МЧС-2024, табл. Е.1)
Энергопоглощающие устройства	по расчёту (демпферы на несущих линиях верхнего яруса)
Противоосколочные элементы	не входят в состав уровня
Молниезащита ЗОК	по ГОСТ Р 59789 (СП 542 п. 9.6)
Проницаемость ячейки	не менее 75 % при расчётной или экстремальной толщине стенки гололёда (СП 542 п. 9.2.2)
Исполнение полотна	полимерное, стальное или комбинированное — по зоне объекта
Проектирование (ПИР)	405 000 ₽
Строительно-монтажные работы и оборудование	4 995 000 ₽
Итого под ключ	5 400 000 ₽ за объект
Типовые решения ЗАСЛОН	ТР-15 · ТР-09 · ТР-10
Точность цены	подтверждена договорами
Срок реализации	60–90 дней
Гарантия	5 лет
Нормативная база	СП 542.1325800.2024 · СП 20.13330.2016 · СП 16.13330 · СП 63.13330 · СП 513.1325800 · СП 296.1325800 · ГОСТ Р 58118 · ГОСТ Р 51285 · ГОСТ 5336 · ГОСТ EN 12385-1 · ГОСТ 30441 · ГОСТ 30826 · ГОСТ Р 59789 · ГОСТ 31937 · Рекомендации МЧС России, 2024 · Рекомендации МО РФ и Минэнерго России, 2026 · Альбом типовых решений пассивной защиты Минэнерго России

Что входит в цену

обследование и обмеры конструкций по ГОСТ 31937
аудит уязвимости объекта от БПЛА
проект ЗОК по СП 542.1325800.2024 с разделом «Конструктивные решения»
поверочные расчёты и ППР на монтаж
оборудование и материалы ЗАСЛОН: сетки, тросы, такелаж, опоры, крепёж
монтаж, устройство фундаментов, молниезащита ЗОК
доставка и мобилизация бригады
сдача с исполнительной документацией

Что не входит

натурные испытания ЗОК динамической нагрузкой
государственная экспертиза проектной документации
активные средства обнаружения и РЭБ
усиление существующих конструкций объекта
вынос инженерных сетей
техническое обслуживание со второго года эксплуатации

Сдача и эксплуатация

При постановке на производство изготовитель испытывает ЗОК динамической нагрузкой (СП 542 п. 10.7.1). Приёмку проводит комиссия с выборочной проверкой не менее трёх элементов и передачей исполнительной документации (пп. 10.2–10.8). В эксплуатации ведётся журнал контроля состояния компонентов с ежемесячным осмотром (п. 11.3). Недопустимые дефекты сетки — разрыв окантовки, разрыв более 10 ячеек на 1 м², отрыв сетки от окантовки более 1 пог. м, следы нефтепродуктов; опор — трещины в сварных швах, видимая коррозия и деформации, отсутствие антикоррозионного покрытия (п. 11.6).

Обратите внимание: уровень защиты определяется составом защитного полотна по СП 542 табл. 6.1, а не формулировкой в техническом задании; расчёт ориентировочный, вилка −25 % … +40 % до обмеров; не является публичной офертой; экономический критерий по Рекомендациям МО-2026: защита оправдана, если её стоимость не превышаетоколо 4 % стоимости защищаемого объекта.

Точный расчёт по вашим габаритам — в онлайн-калькуляторе ЗОК: meldana.com/company/produktsiya/zok-zaslon/kalkulyator/
