Защита АЭС от ударов БПЛА в Алматы: какие элементы станции реально уязвимы
Раздел III.4 Рекомендаций Минобороны посвящён атомным станциям — и главный его тезис неочевиден: защищать нужно не реактор. Реактор защищён проектом, а щит управления, резервное энергоснабжение, системы охлаждения и хранилище отработанного топлива необходимой защитой не обладают.
В статье разбираются положения документа «Рекомендации по пассивной защите критически важных и потенциально опасных объектов Минэнерго России от ударов БПЛА» (Минобороны России, Москва, 2026, 67 с.). Разработчик — Научно-исследовательский институт Военно-инженерной академии Минобороны России. Документ носит характер рекомендаций и содержит эскизные технические предложения: в нём прямо указано, что решения «необходимо доработать проектной организацией с выполнением необходимых расчётов». Нормативный документ для проектирования гражданских защитных конструкций — СП 542.1325800.2024 и приложение к нему.
Исходная проблема: ПОО не проектировались под удары
Документ формулирует её прямо: все потенциально опасные объекты, включая атомные и тепловые электростанции, при создании не рассчитывались на защиту от средств поражения вероятного противника — считалось, что безопасность обеспечит воздушно-космическая оборона. По нормам проектирования расчёт несущих и ограждающих конструкций ведётся в основном на технологические аварии, а внешние воздействия сводятся к землетрясениям, падению самолёта и метеорологическим нагрузкам.
Что дают исторические расчёты
| Объект / расчёт | Результат по документу |
|---|---|
| Купольное покрытие Запорожской АЭС (расчёт конца 1970-х на падение Боинга-747) | Толщина железобетонного купола около 1,5 м; расчёт на средства поражения противника не проводился |
| Проверочный расчёт оболочки 1,5 м | Обеспечивает защиту от авиабомб калибром не более 100 кг |
| АЭС с реакторами РБМК | Защита не предусматривалась: покрытие над реакторным и машинным залами — железобетонные плиты ПКЖ, ребро 30 см, плита 10 см, расчётная нагрузка 540 кг/м² |
| Современные АЭС-2006 (ВВЭР) | Слоистая оболочка, расчёт на землетрясения, ураганы, цунами и падение самолёта, но не на современные средства поражения, включая дроны-камикадзе |
Удар 100-кг авиабомбы по АЭС с реактором РБМК: плита ПКЖ пробита, взрывчатое вещество массой 48 кг разрушило технологические каналы и вывело из строя систему контроля и регулирования цепной реакции. Второй сценарий — поражение главных циркуляционных насосов за железобетонной стеной 20 см: вода контура с температурой 270 °C и давлением более 8 МПа образует более 60 000 м³ радиоактивной измороси, облако которой при определённых условиях может распространиться на расстояние до 60 км.
Критически важные элементы АЭС, которые нужно защищать
Документ перечисляет их явно и подчёркивает: необходимой степенью защиты обладают только атомные реакторы, у которых она предусмотрена проектом. Остальные элементы защиты не имеют:
| Элемент | Последствия поражения |
|---|---|
| Пункты управления инженерными и технологическими системами | Возникновение аварийной ситуации на объекте |
| Здание с аппаратурой управления технологическим процессом | Потеря управления процессом; аварийное состояние всего объекта |
| Машинный зал (турбины и генератор) | Останов выработки, тяжёлое повреждение оборудования |
| Хранилища радиоактивных отходов и отработанного топлива | Радиоактивное заражение местности на большой площади |
| Источники и системы охлаждения реакторов | Нарушение отвода тепла |
| Источники и системы энергоснабжения реакторов и аппаратуры управления | Потеря питания систем безопасности |
Документ отмечает, что на Запорожской АЭС контейнеры с радиоактивными отходами расположены открыто — это иллюстрация того, насколько «обвязка» станции уязвимее самого реактора.
Предлагаемые решения
- Защитное сооружение для аппаратуры управления технологическим процессом станции — позволяет дублировать систему управления и исключить аварийную ситуацию при поражении основного здания.
- Защищённое хранилище ядерных отходов — исключает разрушение контейнеров с радиоактивными веществами.
- Защитные сооружения для источников водоснабжения и энергоснабжения.
- Подземные коммуникационные коллекторы для сетей водоснабжения систем охлаждения реакторов и энергоснабжения систем управления.
- Зенитные башни для размещения средств ПВО, а также средств радиоэлектронного подавления и борьбы.
Для реализации предлагается использовать унифицированные сборные железобетонные элементы войсковых фортификационных сооружений, типовое сооружение для пунктов управления УФС-9 и сооружение для хранения расходного запаса топлива в пластиковых ёмкостях для резервной дизельной электростанции.
Три способа защиты ПОО
| Активные | Пассивные | Комбинированные |
|---|---|---|
| средства ПВО; средства РЭП; средства РЭБ | средства фортификации; рассредоточение и дублирование наиболее важных элементов ПОО | сочетание активных и пассивных средств; технические средства маскировки; ТСО; ограничение использования радиоэлектронных средств; имитация изменения свойств элементов ПОО радиолокационными и лазерными отражателями |
Активный способ в документе не рассматривается — он вне компетенции разработчика. Комбинированный способ включает и противодействие космическим, воздушным и другим техническим средствам разведки и наведения, и скрытие элементов маскировочными комплектами, и создание ложных целей.
Как это переводится в задачи эксплуатанта
| Задача по документу | Практическая реализация на действующей станции |
|---|---|
| Защитить пункт управления | Усиление покрытия и фасадов, защита остекления, экранирование входов, резервный ЦПУ |
| Защитить резервное энергоснабжение | Укрытия ДЭС и топливных ёмкостей, защитные конструкции над ЗРУ и трансформаторами собственных нужд |
| Защитить системы охлаждения | Защита насосных и водозаборных сооружений, перевод коммуникаций в коллекторы |
| Защитить хранилище отработанного топлива и РАО | Защитные конструкции над площадкой контейнерного хранения |
| Прикрыть средства ПВО и РЭБ на территории | Фортификационное оборудование и маскировка самих позиций — отдельный тезис заключения документа |
Как это реализуется в гражданском исполнении: ЗОК ЗАСЛОН

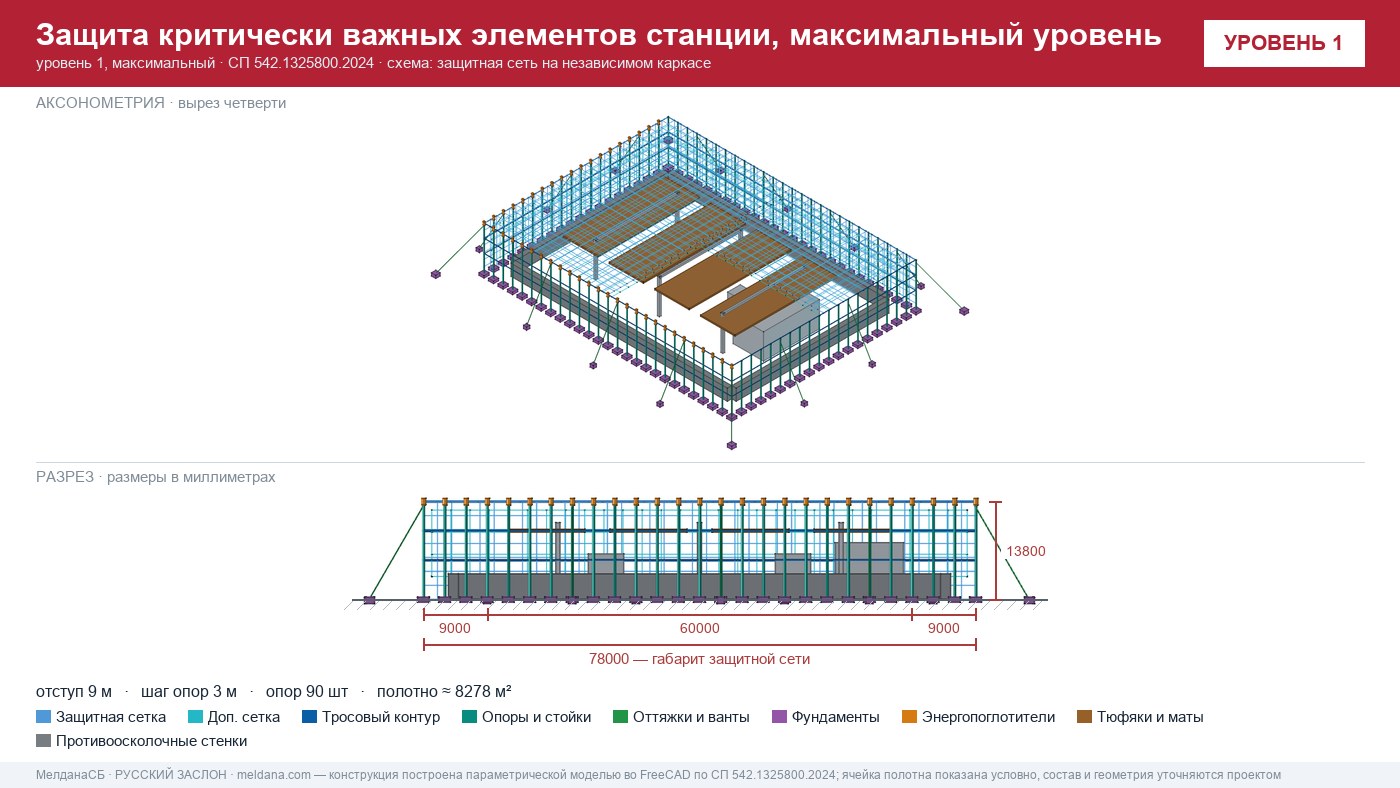

МелданаСБ — производитель бренда ЗАСЛОН. Мы проектируем и монтируем защитные ограждающие конструкции по СП 542.1325800.2024 для площадочных объектов станции: ОРУ и трансформаторов собственных нужд, насосных, ДЭС, складов топлива и площадок хранения. Конструктив повторяет логику Рекомендаций Минобороны, но выполнен как строительное сооружение:
- Независимый несущий каркас — решётчатые колонны на собственных фундаментах (винтовые сваи или анкеровка в бетон). Удар, ветер, снег и гололёд идут на каркас, минуя защищаемое сооружение (принцип независимости, п. 6.3 СП 542) — так же, как мачты-опоры на железобетонных фундаментах в схеме Минобороны.
- Энергопоглощающий барьер — арамидная сеть с преднатяжением вместо полиамидной: энергоёмкость на разрыв в 2,5–3 раза выше при той же массе.
- Тросовая и демпферная система — тросы с зажимами и талрепами, тросовые демпферы и тормозные грузы. Это инженерный аналог «рабочего хода» сети: БПЛА тормозится на контролируемом ходу, а не бьёт в жёстко натянутое полотно.
- Отступ от защищаемого объекта — не менее 1,5 м по горизонтали и не менее 2,0 м выше конька (п. 10.5 СП 542). Это решает ту же задачу, что и требование Минобороны поднять сетку минимум на 3 м над покрытием резервуара: подрыв происходит на удалении.
- Диэлектрическое исполнение ЗАСЛОН-Д — для энергетики, где металл рядом с токоведущими частями недопустим.
В объём работ входят КМ, КМД, ПОС и поверочный расчёт, поставка МТР, доставка, шеф-монтаж, натурное испытание на удержание БПЛА и исполнительная документация. Это ровно то, чего требуют сами Рекомендации, называя свои схемы эскизными: «доработать проектной организацией с выполнением необходимых расчётов». Подробнее — о составе проекта ЗОК.
Документ отдельно подчёркивает: дроны-камикадзе могут доставляться диверсионными группами и собираться на месте, что позволяет наносить удар, минуя системы ПВО. Это означает, что расчёт защиты нельзя строить только на дальних рубежах — нужен ближний физический рубеж у каждого критического элемента. О том, как рубежи складываются в систему, — в материале Антидроновые сетки и защита от БПЛА по СП 542.
Рекомендации вводят экономический критерий: отношение затрат на создание и применение средств защиты к приведённой стоимости защищаемого объекта не должно превышать заданной величины. Для потенциально опасных объектов документ называет ориентир — стоимость системы комплексной защиты около 4 % от стоимости объекта в целом. Это удобный тест на здравый смысл: если предложенная защита выходит за этот порог, решение подобрано неверно — либо завышен класс угрозы, либо защищается не то, что нужно. Прикинуть бюджет по своему объекту можно в калькуляторе ЗОК.
